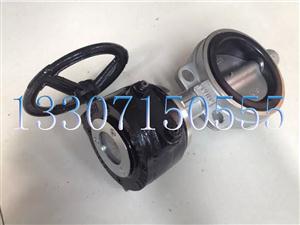

D371X型-蜗轮传动对夹式软密封蝶阀(CF8)
D371X型-蜗轮传动对夹式软密封蝶阀(CF8)详细介绍
【 产品简介 】
涡轮传动对夹式软密封蝶阀 由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤ 135 ℃ 内 食品、医药、化工、石油、电力、轻纺、造纸等 行业 给排水 、 气体管道上作调节流量和截流介质的作用。D371X 型 蝶阀是一种涡轮式对夹软密封蝶阀，对夹式蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内 ， 圆盘形蝶板绕着轴线旋转，旋转角度为0° ~ 90° 范围 之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大 敞开 。 对夹式蝶阀结构简单、体积 甚小 、重量 轻盈 ，只由少数几个零件组成且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降 极小 ，故具有较好的流量控制特性。蝶阀有弹性软密封和金属密封两种密封型式 ，不过 D371X型为 弹性软密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边 。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性软密封则具有受温度限制的缺陷。如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型 ， 蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。本类阀门在管道中一般应当水平安装 。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。
【 产品特点 】
1、D371X型蝶阀 采用双偏心结构，具有越关越紧的密封 特性 ，密封性能 牢靠 。
2、 密封副材料 采用 不锈钢 阀板与 丁腈耐油 等适应介质的 橡胶配对， 增长使用 寿命。
3、 橡胶密封圈 通常 可位于阀体上，也可以 置于 蝶板上，可适用不同 化学成分 的介质， 给 用户 保障 。
4、 蝶板采用框架结构，强度 交 高， 流通 面积大 且 流阻小。
5、阀体 整体烤漆、能有效地防止锈蚀且 只需 更换密封阀座密封材料，就可使用于不同介质 的输送 。
6、D371X型蝶阀 具有双向密封功能，密封性能可靠达到双向密封零泄漏 。 安装时不受介质流向的控制，也不受空间位置的影响，可 置于 任何方向安装。
7、D371X型蝶阀 结构独特，操作灵活， 启闭轻松 ， 维修及安装 方便。
【应用领域】
用于硫磺制酸系统中的焚硫、转化、干吸 管路阶段 ，被 施工方认定为 ：密封性能好 、 运转 轻盈、抗腐蚀强、耐高温好、 操作灵活、使用安全可靠的 等优点 ， 获得了大量 推广使用。还广泛用于化工、 石油 、冶炼、医药、食品等行业中蒸汽、空气、煤气、氨气、CO2气、油品、水、盐水、碱液、海水、硝酸、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用。 弹性密封蝶阀 适用于温度-23℃ ~ 200℃，公称压力≤2.5Mpa的管道 输送。
【密封品种】
氯丁橡胶 ， 英语简称CR ， 型号代号 X或J 。 耐高温 + 82℃ ； 耐低温 -40℃ ； 适用温度0~+80℃ 工作环境。
丁晴橡胶 ， 英语简称NBR ， 型号代号 XA或JA 。 耐高温 + 93℃ ； 耐低温-40℃ ； 适用温度-20~+82℃ 工作环境。
乙丙橡胶 ， 英语简称EPDM ， 型号代号XB或JB 。 耐高温 + 150℃ ； 耐低温-40℃ ； 适用工作温度-40~+125℃ 工作环境。
聚四氟乙烯 ， 英语简称PTFE ， 型号代号F 、 XC或JC 。 耐高温 + 232℃ ； 耐低温-268℃ ； 适用温度-30~+150℃ 工作环境。
硅橡胶英语 ，英文 简称SI ， 型号代号XD或JD 。 耐高温 + 250℃ ； 耐低温度-70℃ ； 适用温度-70~+150℃ 工作环境。
氟橡胶 ， 英语简称VITON ， 型号代号XE或JE 。 耐高温 + 204℃ ； 耐低温-23℃ ； 适用温度 - 23~+150℃ 工作环境。
天然橡胶 ， 英语简称NR ， 型号代号X1 。 耐高温 + 85℃ ； 耐低温-20℃ ； 适用温度 -20~+85℃ 工作环境。
尼龙 ， 英语简称PA ， 型号代号N 。 耐高温 + 93℃ ； 耐低温-73℃ ； 适用温度-30~+93℃ 工作环境。
【 产品结构 】
一、主要零部件材料（Main parts ang materials）
|
零件名称 |
材料 |
|
阀体 |
不锈钢、碳钢、灰铸铁、球墨铸铁 |
|
阀座 |
橡胶（具体根据介质特性而定） |
|
蝶板 |
不锈钢 CF8材质 |
|
阀轴 |
不锈钢 2Cr13材质 |
二、性能规范（ Function and specification ）
|
型号 |
公称压力 |
强度试验压力 |
密封试验压力 |
适用温度 |
适用介质 |
|
D371X/F |
PN1.0MPa |
1.5 |
1.1 |
≤ 232℃ |
水、液态等 |
|
D371X/F |
PN1.6MPa |
2.4 |
1.8 |
≤ 232℃ |
水、液态等 |
三、外形尺寸与连接尺寸 （Outline and connecting measurement）
|
PN1.00MPa系列 |
||||||
|
公称通径 |
尺寸（mm） |
|||||
|
DN(mm) |
L |
D |
D1 |
H |
H1 |
Z-Φd |
|
50 |
43 |
102 |
125 |
490 |
90 |
4-Φ18 |
|
65 |
46 |
122 |
145 |
510 |
95 |
4-Φ18 |
|
80 |
49 |
133 |
160 |
535 |
105 |
8-Φ18 |
|
100 |
56 |
158 |
180 |
570 |
115 |
8-Φ18 |
|
125 |
64 |
184 |
210 |
600 |
125 |
8-Φ18 |
|
150 |
70 |
212 |
240 |
660 |
150 |
8-Φ22 |
|
200 |
71 |
268 |
295 |
780 |
192 |
8-Φ22 |
|
250 |
76 |
320 |
350 |
860 |
220 |
12-Φ22 |
|
300 |
83 |
370 |
400 |
920 |
250 |
12-Φ22 |
|
350 |
92 |
420 |
460 |
1170 |
300 |
16-Φ22 |
|
400 |
102 |
480 |
515 |
1230 |
340 |
16-Φ26 |
|
450 |
114 |
535 |
565 |
1300 |
370 |
20-Φ26 |
|
500 |
127 |
585 |
620 |
1380 |
395 |
20-Φ26 |
|
600 |
154 |
685 |
725 |
1500 |
440 |
20-Φ30 |
|
700 |
165 |
80 |
840 |
1650 |
500 |
24-Φ30 |
|
800 |
190 |
905 |
950 |
1840 |
560 |
24-Φ33 |
|
900 |
203 |
1005 |
1050 |
2080 |
600 |
28-Φ33 |
|
1000 |
216 |
1110 |
1160 |
2350 |
670 |
28-Φ36 |
|
1200 |
254 |
1330 |
1380 |
2680 |
800 |
32-Φ39 |
|
1400 |
390 |
1530 |
1590 |
* |
* |
36-Φ42 |
|
1600 |
440 |
1750 |
1820 |
* |
* |
40-Φ48 |
|
1800 |
490 |
1950 |
2020 |
* |
* |
44-Φ48 |
|
2000 |
540 |
2160 |
2230 |
* |
* |
48-Φ48 |
|
PN1.60MPa系列 |
||||||
|
公称通径 |
尺寸（mm） |
|||||
|
DN(mm) |
L |
D |
D1 |
H |
H1 |
Z-Φd |
|
50 |
43 |
102 |
125 |
490 |
98 |
4-Φ18 |
|
65 |
46 |
122 |
145 |
510 |
100 |
4-Φ18 |
|
80 |
49 |
133 |
160 |
535 |
105 |
8-Φ18 |
|
100 |
56 |
158 |
180 |
570 |
122 |
8-Φ18 |
|
125 |
64 |
184 |
210 |
600 |
142 |
8-Φ18 |
|
150 |
70 |
212 |
240 |
660 |
157 |
8-Φ22 |
|
200 |
71 |
268 |
295 |
780 |
192 |
12-Φ22 |
|
250 |
76 |
320 |
335 |
890 |
220 |
12-Φ22 |
|
300 |
83 |
370 |
410 |
950 |
250 |
12-Φ26 |
|
350 |
92 |
430 |
470 |
1200 |
325 |
16-Φ26 |
|
400 |
102 |
480 |
525 |
1280 |
350 |
16-Φ30 |
|
450 |
114 |
545 |
585 |
1360 |
390 |
20-Φ30 |
|
500 |
127 |
610 |
650 |
1450 |
410 |
20-Φ33 |
|
600 |
154 |
720 |
770 |
1580 |
460 |
20-Φ36 |
|
700 |
165 |
800 |
840 |
1750 |
525 |
24-Φ36 |
|
800 |
190 |
905 |
950 |
1920 |
600 |
24-Φ39 |
|
900 |
203 |
1005 |
1050 |
2150 |
650 |
28-Φ39 |
|
1000 |
216 |
1110 |
1170 |
2410 |
720 |
28-Φ42 |
|
1200 |
254 |
1330 |
1390 |
2750 |
850 |
32-Φ48 |
|
1400 |
390 |
1530 |
1590 |
* |
* |
36-Φ48 |
|
1600 |
440 |
1750 |
1820 |
* |
* |
40-Φ56 |
|
1800 |
490 |
1950 |
2020 |
* |
* |
44-Φ56 |
|
2000 |
540 |
2160 |
2230 |
* |
* |
48-Φ62 |
【备注事项】
以上参数均为参考实际以实时情况咨询为准！有关 D371X型- 不锈钢 蜗轮传动对夹式软密封蝶阀 （CF8材质） 技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
