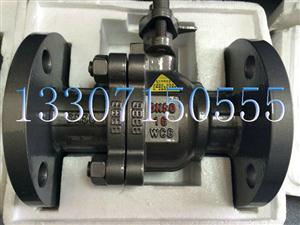

Q41F/Y型-手动法兰连接球阀(WCB)

Q41F/H/Y型-手动法兰连接球阀，其Q41F为阀门代号，Q代表球阀产品，4代表法兰式连接方式，1代表直通式阀体结构，F代表密封面为软密封材料，H代表密封面为金属硬密封，Y代表密封面为硬质合金密封。用于Class150~Class1500、PN16MPa~PN63MPa、JIS10K~JIS20K 的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。

产地：中国>湖北>武汉>武汉市

供应商：武汉千锤百炼管道装备有限公司

1303380999

电话：4008241666 027-66667888 传真：027-66667888

Q41F/Y型-手动法兰连接球阀(WCB)详细介绍

【产品简介】

球阀是启闭件（球体）由阀杆带动并绕阀杆的轴线作旋转运动的阀门。它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀适宜做开关、切断阀使用，V型球阀。主要用于截断或接通管路中的介质也可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力作用，特别适用于含纤维、微小固体颗料等介质的输送。适用于Class150~Class1500、PN16MPa~PN63MPa、JIS10K~JIS20K 范围压力的各种管路，选用不同的材质可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质。本类阀门在管道中一般应当水平安装。

由于球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈材料，因此它的使用温度受到阀座密封圈材料的限制。球阀的截止作用是靠金属球体在介质的作用下，于塑料阀座之间相互压紧来完成的（浮动球球阀）。阀座密封圈在一定的接触压力作用下，局部地区发生弹塑变形。这一变形可以补偿球体的制造精度和表面粗糙度，保证球阀的密封性能。又由于球阀的阀座密封圈通常采用塑料制成，故在选择球阀的结构和性能上，要考虑球阀的耐火和防火，特别是在石油、化工、冶金等部门，在易燃、易爆介质的设备和管路系统中使用球阀，更应注意耐火和防火。通常，在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速（1/4转启闭）、高压截止（压差大）、低噪声、有气穴和气化现象、向大气少量渗漏，操作力矩小、流体阻力小的管路系统中，推荐使用球阀。

球阀也适用于轻型结构、低压截止（压差小）、腐蚀性介质的管路系统中。在低温（深冷）装置和管路系统中也可选用球阀。在冶金行业的氧气管路系统中，需使用经过严格脱脂处理的球阀。在输油管线和输气管线中的主管线需埋设在地下时，需使用全通径焊接式球阀。在要求具有调节性能时，需选用带V形开口的专用结构的球阀。在石油、石油化工、化工、电力、城市建设中，工作温度在200度以上的管路系统可选用金属对金属密封的球阀。

因为球阀主要的阀座密封圈材料是聚四氟乙烯，它对几乎所有的化学物质都有是惰性的，且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。但聚四氟乙烯的物理特性，包括较高的膨胀系数，对冷流的敏感性和不良的热传导性，要求阀座密封的设计必须围绕这些特性进行。所以，当密封材料变硬时，密封的可靠性就受到破坏。而且，聚四氟乙烯的耐温等级较低，只能在小于180℃情况下使用。超过此温度，密封材料就会老化。而考虑长期使用的情况下，一般只会在120℃不使用。②它的调节性能相对于截止阀要差一些，尤其是气动阀、电动阀系列。

【产品特点】

1、在各类阀门产品中球阀的流动阻力小，全径球阀打开时球体通道、阀体通道和连接管径相等并合成同一直径介质几乎可以毫无阻力的流通。

2、球阀旋转90°即可全关全开，操作快捷、启闭迅速。与相同规格的闸阀、截止阀相比较球阀体积小、重量轻、成本低三大优点又方便了管道安装。

3．紧密可靠性高，它拥有两个密封面而且球阀的密封面材料可选用各种塑料，密封性好能实现完全密封，在真空管道系统中也已逐渐应用。

1 、耐磨，由于硬密封球阀的阀芯是合金钢喷焊而成，密封圈是合金钢堆焊制作，它的硬度系数在 65~70之间，因而硬密封球阀在开关时不会产生太大的磨损。

2 、密封性能超好，由于硬密封球阀的密封是采用人工研磨，直到阀芯与密封圈完全吻合才能使用，如此精心制作可见密封性能是可靠的。

3、开关轻盈，由于硬密封球阀的密封圈底部采用弹簧使密封圈与阀芯紧紧抱在一起，所以在外界力量超过弹簧的预紧力时开关非常轻。

4、运行寿命长久，已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各行业。

5 、维修方便，球阀结构简单，密封圈一般都是可以活动的，拆卸更换都比较方便。

6 、在全开或全闭时球体和阀座的密封面与介质隔离，介质通过时不会引起阀门密封面的侵蚀。

7 、适用范围广泛，通径从小到几毫米到大至几米，从高真空至高压力都可应用。

8 、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质管路中。

9、加工精密度高造价昂贵，高温中不易使用，如管道内有杂质，容易被杂质堵塞导致阀门无法打开的故障出现。

10、防吹出的导向式阀杆。阀杆从阀体内倒装，并由密封环密封，即使发生火灾，填料烧损，阀杆突起部位也可与阀体上的密封面紧密接触，能用效的防止外漏及阀杆飞出，减少事故损失。

11、防静电设计：采用铬镍不锈钢的弹簧和小球使球体，阀杆和阀体之间相互导电，从而把非金属阀座与球体摩擦产生的静电完全释放。

12、浮动球阀有显著的开关位置指示：阀体、球体和手柄一个装配单元，手柄指向管线方向阀门为开启，手柄垂直管线方向阀门为关闭；即使是蜗轮头上也带开/关指示。

13、锁定装置设计，为了防止开关的错误操作，采用扁头阀杆在开关位置设置锁定孔，确保阀门处于正确的位置。

14、独特的阀座结构，浮动式球阀采用双斜面弹性密封阀座或V型槽弹性密封阀座结构设计，保证密封面的可靠性，对于低压、超低压或真空工况用球阀，采用板簧加载的阀座密封结构，能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料。防火安全设计，在阀座支承面内侧精确加工一道防火密封唇，当发生火灾阀烧损时，防火密封唇与球体间形成金属对金属的密封，阀门填料垫片均采用耐调温石墨材料，保证阀门在火灾发生时无外漏。

【维修事项】

1　必须先查明球阀上、下游管道确定解除压力后才能进行拆卸分解操作。

2、非金属零件清洗后应立即从清洗剂中取出不得长时间浸泡。

3、装配时法兰上的螺栓必须对称，逐步均匀地拧紧方可保证密封性可靠。

4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。工作介质为燃气时可用汽油清洗金属零件操作，非金属零件用纯净水或酒精清洗为好。

5、分解下来的每单个零部件可以用浸洗方式清洗。尚留有未分解下来的非金属件的金属件可采用干净细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等杂质。

6、球阀分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O型圈时需使用专用工具操作。

7、清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置否则会生锈、被灰尘污染。

8、新零件在装配前也需清洗干净再装配。

9、使用润滑脂润滑，润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。工作介质为燃气时可用例如特221润滑脂润滑。在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上也涂一薄层润滑脂，阀杆的密封面及摩擦面上更需涂一薄层润滑脂。

10、装配时应不允许有金属碎屑、纤维、油脂（规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入阀体内腔。

【安装要点】

1、安装位置、高度、进出口方向必须安装符合设计要求，连接应牢固紧密。

2、安装在保温管道上的各类手动阀门，手柄均不得向下放置。

3、球阀的法兰与管线法兰间按管路设计要求装上密封垫片。

4、带传动执行机构的球阀，按产品使用说明书的规定安装。

5、取掉法兰端两边的保护盖，在球阀完全打开的状态下进行冲洗清洁。

6、安装前应按规定的方式方法进行整机测试合格后方可上线安装。

7、准备与管道连接前，须冲洗和清除干净管道中残存的杂质，这些杂质可能会损坏阀座和球面。

8、在安装期间请不要用阀体的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

9、球阀应安装在管道的水平方向或垂直方向。

10、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

11、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

【产品结构】

一、主要性能规范（ The main technical data ）

产品型号	公称压力	强度试验压力	密封试验压力	适用温度	适用介质
Q41F-16C	PN1.60MPa	2.4	1.8	≤200℃	蒸汽、水、油品
Q41F-25C	PN2.50MPa	3.8	2.8	≤200℃	蒸汽、水、油品
Q41F-40C	PN4.00MPa	6.0	4.4	≤200℃	蒸汽、水、油品
Q41F-64C	PN6.40MPa	9.6	7.8	≤200℃	蒸汽、水、油品

二、主要零件材料（ Materials for main parts ）

零件名称	阀体	阀盖	球体	阀杆	密封圈	填料
Q41F-16C/Q	WCB/QT450	WCB/QT450	2Cr13	2Cr13	聚四氟乙烯	PTFE
Q41F-25C/Q	WCB/QT450	WCB/QT450	2Cr13	2Cr13	聚四氟乙烯	PTFE
Q41F-40C	WCB	QT450	2Cr13	2Cr13	聚四氟乙烯	PTFE
Q41F-64C	WCB	QT450	2Cr13	2Cr13	聚四氟乙烯	PTFE

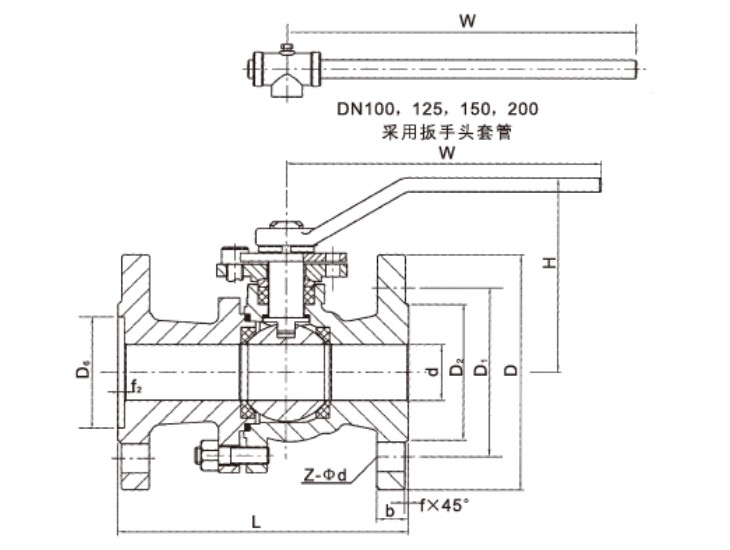

三、主要外形尺寸、连接尺寸及重量（ The main size appearance and weight ）

Q41F-16C/Q
DN		d		L		D		D 1		D 2		b		f		Z-Φd		H		W		重量
15		15		108		95		65		45		14		2		4-Φ14		75		130		2Kg
20		20		117		105		75		55		16		2		4-Φ14		75		130		3Kg
25		25		140		115		85		65		16		2		4-Φ14		85		130		4Kg
32		32		165		135		100		78		18		2		4-Φ18		110		180		5Kg
40		40		165		145		110		85		18		3		4-Φ18		135		230		6Kg
50		50		203		160		125		100		20		3		4-Φ18		142		230		8Kg
65		65		222		180		145		120		20		3		4-Φ18		173		400		17Kg
80		76		241		195		160		135		22		3		8-Φ18		183		400		20Kg
100		100		305		215		180		155		24		3		8-Φ18		255		650		34Kg
125		125		356		245		210		185		26		3		8-Φ18		264		650		47Kg
150		150		394		280		240		210		28		3		8-Φ23		290		1000		51Kg
200		200		457		335		295		265		30		3		12-Φ23		395		1125		120Kg
Q41F-25C/Q
DN		d		L		D		D 1		D 2		b		f		Z-Φd		H		W		重量
15		15		108		95		65		45		16		2		4-Φ14		75		130		2Kg
20		20		117		105		75		55		16		2		4-Φ14		75		130		3Kg
25		25		140		115		85		65		16		2		4-Φ14		85		130		4Kg
32		32		165		135		100		78		18		2		4-Φ18		110		180		5Kg
40		40		160		145		110		85		18		3		4-Φ18		135		230		6Kg
50		50		203		160		125		100		20		3		4-Φ18		142		230		8Kg
65		65		222		180		145		120		22		3		8-Φ18		173		400		17Kg
80		76		241		195		160		135		22		3		8-Φ18		183		400		20Kg
100		100		305		230		190		160		24		3		8-Φ23		250		650		34Kg
125		125		356		270		220		188		28		3		8-Φ25		315		650		47Kg
150		150		394		300		250		218		30		3		8-Φ25		340		1100		65Kg
200		200		502		360		310		278		34		3		12-Φ25		395		1125		-
Q41F-40C
DN	d		L		D		D 1		D 2		D 6		f		b		f 2		Z-Φd		H		W
15	15		130		95		65		45		40		2		16		4		4-Φ14		75		130
20	20		150		105		75		55		51		2		16		4		4-Φ14		75		130
25	25		160		115		85		65		58		2		16		4		4-Φ14		85		130
32	32		180		135		100		78		66		2		18		4		4-Φ18		110		180
40	40		200		145		110		85		76		3		18		4		4-Φ18		135		230
50	50		230		160		125		100		88		3		20		4		4-Φ18		142		230
65	65		290		180		145		120		110		3		22		4		8-Φ18		173		400
80	76		310		195		160		135		121		3		22		4		8-Φ23		183		400
100	100		350		230		190		160		150		3		24		4.5		8-Φ25		250		650
125	125		400		270		220		188		176		3		28		4.5		8-Φ25		315		1000
150	150		403		300		250		218		204		3		30		4.5		8-Φ25		340		1000
200	200		502		375		320		282		260		3		38		4.5		12-Φ30		395		1500
Q41F-64C
DN	d		L		D		D 1		D 2		D 6		f		b		f 2		Z-Φd		H		W
15	15		165		105		75		55		41		2		18		4		4-Φ14		59		130
20	20		190		125		90		68		51		2		20		4		4-Φ18		63		130
25	25		216		135		100		78		58		2		22		4		4-Φ18		75		160
32	32		229		150		110		82		66		2		24		4		4-Φ23		85		160
40	40		241		165		125		95		76		3		24		4		4-Φ23		95		230
50	50		292		175		135		105		88		3		26		4		4-Φ23		107		230
65	65		33		200		160		130		110		3		28		4		8-Φ23		142		400
80	76		356		210		170		140		121		3		30		4		8-Φ23		152		400
100	100		432		250		200		168		150		3		32		4.5		8-Φ25		178		700
125	125		508		295		240		202		176		3		36		4.5		8-Φ30		252		1100
150	150		559		340		280		240		204		3		38		4.5		8-Φ34		272		1500
200	200		660		405		345		300		260		3		44		4.5		12-Φ34		398		1600

【备注事项】

以上参数均为参考实际以实时情况咨询为准！有关 Q41F/H型-手动法兰连接球阀 技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
