H41W/Y型-不锈钢升降式止回阀（CF8）

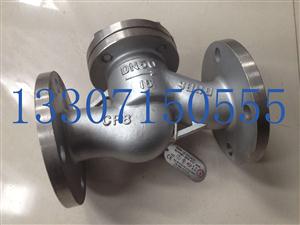

H41W/Y型-不锈钢升降式止回阀（CF8）详细介绍
H41W/Y型-不锈钢升降式止回阀 是一种阀瓣沿着阀体 内轴线升降运动启闭 止回阀， 升降式止回阀 仅限 安装在水平管 路中 ， 承受 高压 的 小口径的止回阀阀瓣可采用圆球形 密封形式， 升降式止回阀的阀体形状与截止阀 下体一样的结构 ，因此它的流体阻力系数较大 ， 但密封性 优胜于旋启式止回阀， 倾向于小口径的安装场合。
【应用领域】
升降式 式止回阀适用于公称压力PN1.0MPa~ PN 42.0MPa、Class150 LB~Class 2500 LB ；公称通径DN15~ DN 1200、NPS1/2 〃 ~48 〃 ；工作温度－196~540℃的各种管路上 安装使用 ，用于防止介质倒流。通过选用不同材质WCB 、 CF8M 、 CF3 M、 1Gr5Mo 、 5CrMo1V 等 可于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质 的适用， 主要 应用于 石油、化工、制药、化肥、电力等 行业的 管路 安装， 适用于清净 类 介质不宜用于含有固体颗粒 或 粘度较大的介质。
【产品原理】
不锈钢升降式止回阀是指依靠介质本身流动而自动 启闭 阀瓣用来防止介质倒流的阀门，当介质由阀体箭头所示流向进入阀体内部，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时阀门打开，而当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时阀门关闭，阻止介质倒流产生逆行。其 大体 作用是防止介质倒流 而造成 泵及驱动电动机反转 等故障 以及容器介质的泄放。升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道 内轴线 作升降运动，密封可靠但流体阻力较大，倾向于小口径的安装场合。升降式止回阀可分为立式和卧式两种安装放置；直通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上并且介质的方向要自下而上流动。
升降式止回阀的阀瓣 位 于阀体上阀座密封面上 ， 此阀门除了阀瓣可以自由地升降之外，其余 结构 同截止阀 设计原理 ，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上并切断流动。根据使用条件阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的 密封 形式。 如 截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力 要 比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。
【安装注意】
安装止回阀时，应注意介质流动方向使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动 ； 底阀应安装在水泵吸水管路的底端。
止回阀关闭时，会在管路中产生水锤压力 作用 ，严重时会 发生 导致阀门、管路或设备的损坏 的故障 ， 要 尤其对 大口径管道 或高压 管道的 选用高度注意。
【产品特征】
1、 不锈钢升降式止回阀的密封 方式 配对先进合理 ； 阀瓣、阀座密封面采用铁基合金或司太立钴基硬质合金堆焊面成，耐磨 损 、耐高温、 抗 腐蚀、抗擦伤性好 ， 使用寿命 长久 。
2、 可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
3、 阀体材料 标号 齐全， 密封材料 可根据实际工况 和 用户 需求两方面 合理选配，能适用于各种 常见 压力、温度及介质 环境 。可按用户要求设计 生产 不同结构 原理及 连接形式的止回阀 产品 ，为各种 管路 设备配套 应用 。
4、 升降式止回阀适用于公称压力PN1.6 MPa~PN42.0MPa； 工作温度-29～550℃的石油、化工、火力电站等各种 行业 的管路上。适用介质 通常为 水、油品、蒸汽等 ，不适用于 含有固体颗粒和粘度较大的介质 的输送 。
5、 升降式止回阀阀瓣围绕阀座内的 轴线升降 的止回阀 ， 密封性较好。
6、 升降式止回阀阀瓣沿着阀体中心线滑动 启闭 的阀门。它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
7、 本 类 阀门在使用过程中，介质按 阀体 箭头方向 安装 流动。
【常见故障】
1、 阀瓣打碎引 ； 起阀瓣打碎的原因是止回阀前后介质压力处于接近平衡而又互相“拉锯”的状态，阀瓣经常与阀座拍打，某些脆性 材质 （如铸铁、黄铜等）做成的阀瓣就 会容易 打碎。采用阀瓣为韧性材料的止回阀 是预防的较佳选择 。
2、 介质倒流 ； 介质倒流的原因有密封面破坏 、 夹入杂质 等因素 。修复密封面和清洗杂质就能 有效的 防止 介质 倒流。
【产品结构】
一、主要零件材料（Main parts and materials）
|
零件名称 |
材料牌号 |
|||
|
阀体 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀盖 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
阀瓣 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
阀座 |
25# |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
垫片 |
包覆垫 |
包覆垫 |
包覆垫 |
包覆垫 |
二、主要 性能规范（The main technical date）
|
型号 |
H41H-16C |
H41H-25C |
H41H-40C |
H41H-63C |
H41H-100C |
H41H-160C |
|
|
公称压力 （PN） |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
试验压力 （MPa） |
强度 |
2.4 |
3.8 |
6.0 |
9.45 |
15.0 |
24.0 |
|
密封 |
1.8 |
2.8 |
4.4 |
6.93 |
11.0 |
17.8 |
|
|
适用温度 （℃） |
灰铸铁（HT200）≤200℃；球墨铸铁（QT4500）≤350℃；铸钢（WCB）≤425℃；铬钼钢（WC6）≤550℃ |
||||||
|
适用介质 |
有腐蚀性介质；适用于硝酸类管路上做启闭用。 |
||||||
三、外形尺寸及连接尺寸（Outline and connecting measurement）:
|
H41H-16C |
||||||||||
|
公称通径 Nominal |
尺寸（Measurement） 单位：（mm） |
参考重量 Reference Weight |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
Z-Φd |
D 3 |
H |
||
|
DN50 |
230 |
160 |
125 |
100 |
- |
16 |
4-Φ18 |
160 |
115 |
11Kg |
|
DN65 |
290 |
180 |
145 |
120 |
- |
18 |
4-Φ18 |
175 |
140 |
14Kg |
|
DN80 |
310 |
195 |
160 |
135 |
- |
20 |
8-Φ18 |
200 |
170 |
22Kg |
|
DN100 |
350 |
215 |
180 |
155 |
- |
20 |
8-Φ18 |
235 |
200 |
32Kg |
|
DN125 |
400 |
245 |
210 |
185 |
- |
22 |
8-Φ18 |
285 |
230 |
60Kg |
|
DN150 |
480 |
280 |
240 |
210 |
- |
24 |
8-Φ23 |
300 |
255 |
95Kg |
|
DN200 |
600 |
360 |
310 |
278 |
- |
34 |
12-Φ23 |
400 |
285 |
120Kg |
|
H41H-25C |
||||||||||
|
公称通径 Nominal |
尺寸（Measurement） 单位：（mm） |
参考重量 Reference Weight |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
Z-Φd |
D 3 |
H |
||
|
DN50 |
230 |
160 |
125 |
100 |
- |
20 |
4-Φ18 |
160 |
115 |
14Kg |
|
DN65 |
290 |
180 |
145 |
120 |
- |
22 |
8-Φ18 |
175 |
140 |
25Kg |
|
DN80 |
310 |
195 |
160 |
135 |
- |
22 |
8-Φ18 |
200 |
170 |
32Kg |
|
DN100 |
350 |
230 |
190 |
160 |
- |
24 |
8-Φ23 |
235 |
200 |
45Kg |
|
DN125 |
400 |
270 |
220 |
188 |
- |
28 |
|
285 |
232 |
65Kg |
|
DN150 |
480 |
300 |
250 |
218 |
- |
30 |
|
320 |
262 |
99Kg |
|
DN200 |
600 |
325 |
295 |
265 |
- |
34 |
|
400 |
285 |
190Kg |
|
H41H-40C |
||||||||||
|
公称通径 Nominal |
尺寸（Measurement） 单位：（mm） |
参考重量 Reference Weight |
||||||||
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
Z-Φd |
D 3 |
H |
||
|
DN32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
130 |
120 |
- |
|
DN40 |
200 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
150 |
140 |
- |
|
DN50 |
230 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
160 |
150 |
- |
|
DN65 |
290 |
180 |
145 |
120 |
110 |
22 |
8-Φ18 |
180 |
160 |
- |
|
DN80 |
310 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
200 |
175 |
- |
|
DN100 |
350 |
230 |
190 |
160 |
150 |
24 |
8-Φ23 |
235 |
200 |
- |
|
DN125 |
400 |
270 |
220 |
188 |
176 |
28 |
8-Φ25 |
265 |
225 |
- |
|
DN150 |
480 |
300 |
250 |
218 |
204 |
30 |
8-Φ25 |
320 |
262 |
- |
|
DN200 |
600 |
375 |
320 |
282 |
260 |
38 |
12-Φ30 |
400 |
315 |
- |
【备注事项】
以上参数均为参考实际以实时情况咨询为准！有关 H41W/Y型-不锈钢升降式止回阀 技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
