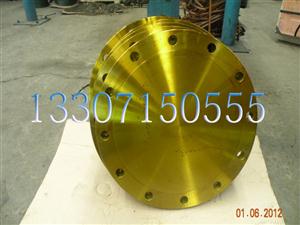

BL型-法兰盖(20#)

BL型-法兰盖俗称盲板，产品代号（BL）,是一种中间没有搭焊管端内孔的法兰，作封堵管道中流通的介质使用，使管路中的介质不再流通。其作用与焊接式封头或丝扣管帽及外螺纹堵头是类似的，法兰盖的应用是方便管道清洗维修时方便拆卸而焊接式封头再遇到问题时需更换管道。密封面的形式种类较多常用有突面与全平面两种形式。

产地：中国>湖北>武汉>武汉市

供应商：武汉千锤百炼管道装备有限公司

1303380999

电话：4008241666 027-66667888 传真：027-66667888

BL型-法兰盖(20#)详细介绍

【产品简介】

法兰盖是一种能承受管道高压管路做丰富作用的法兰产品，它的连接需要与其相同公称通径压力等级相同的法兰中间加一个密封法兰垫片用螺栓紧固在一起的配套使用，而有的设备机械已自带相对应的法兰盘这是只需要一个相对应的法兰盖即可。盲板的正规名称叫法兰盖，有些人也叫它盲法兰。它是中间不带有搭焊管端的内孔呈盘状用于封堵管管道。所起到的作用和封头及管帽是雷同的，法兰盖的优点是一种可拆卸的密封装置，不会因为管道内淤积等小故障而更换整条管道，而焊接式封头是不具有拆卸条件的。法兰盖的密封面的形式种类较多平面(FF)、突面(RF)、凹凸面(MFM)、榫槽面(TG)、环连接面(RJ) 几种密封形式。

法兰盖起隔离、切断作用与封头、管帽、焊接堵头所起的作用是一样的。由于其密封性能好，对于需要完全隔离的系统，一般都作为可靠的隔离手段。法兰盖使用在油类介质系统时不得镀锌，用于其他介质系统时可选热镀锌，最小浸锌层重量要达到610g/m2指标。法兰盖应设置在要求隔离(切断)的部位，如设备接管口处、切断阀前后或两个法兰之间。

法兰盖必须符合以下要求：法兰盖选材要适宜、平整、光滑，经检查无裂纹和孔洞做到超声波无损检测。高压法兰盖应经 X光射线探伤合格。法兰盖的直径应依据管道法兰密封面直径制作，厚度要经强度计算确认。盲板应焊接一个或二个手柄，便于辩识、抽堵。应按管道内介质性质、压力、温度选用合适的材料做法兰盖密封垫片。法兰盖广范应用于石油、化工、医药、食品、船舶、电厂等行业管道系统中。

【制作工艺】

法兰盖可以有四种工艺方式制作：钢料锻制、铸锻、中板割制、铸造这四种方式。其中钢料锻制价格较高，中板割制次之，铸锻较低，而铸造则是较次的一种工艺了。而质量是钢料锻制和中板割制的好，铸锻的要稍差些。

生产执行标准有：HG/T20592-2009 化工部欧洲标准法兰盖、HG/T20615-2009 化工部美洲标准法兰盖、GB/T9123-20 10 国家标准法兰盖、GB/T GB/T86-1994机械部标准法兰盖等。

【可选材质】

碳钢系列： :ASTM A105 、 20#、Q235、16Mn、 ASTM A350、20R、20G等碳素钢材质；

不锈钢系列 : ASTM A182 、 F304 、 304L 、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8 等不锈钢材质；

合金钢系列 : ASTM A182 F1、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22 、 St45.8/Ⅲ 等合金钢材质；

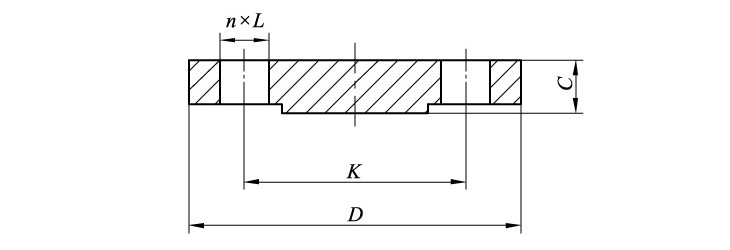

【产品结构】

【产品尺寸】

PN1.00MPa压力系列尺寸数据
公称通径	法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面宽度	密封面厚度	法兰厚度
DN	D	K	L	n	Th.	d	f	C
10	90	60	14	4	M12	41	2	14
15	95	65	14	4	M12	46	2	14
20	105	75	14	4	M12	56	2	16
25	115	85	14	4	M12	65	2	16
32	140	100	18	4	M16	76	2	18
40	150	110	18	4	M16	84	2	18
50	165	125	18	4	M16	99	2	20
65	185	145	18	4	M16	118	2	20
80	200	160	18	8	M16	132	2	20
100	220	180	18	8	M16	156	2	22
125	250	210	18	8	M16	184	2	22
150	285	240	22	8	M20	211	2	24
200	340	295	22	8	M20	266	2	24
250	395	350	22	12	M20	319	2	26
300	445	400	22	12	M20	370	2	26
350	505	460	22	16	M20	429	2	26
400	565	515	26	16	M24	480	2	28
450	615	565	26	20	M24	530	2	28
500	670	620	26	20	M24	582	2	28
600	780	725	30	20	M27	682	2	34
700	895	840	30	24	M27	794	5	38
800	1015	950	33	24	M30	901	5	42
900	1115	1050	33	28	M30	1001	5	46
1000	1230	1160	36	28	M33	1112	5	52
1200	1455	1380	39	32	M36	1328	5	60
PN1.60MPa压力系列尺寸数据
公称通径	法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面宽度	密封面厚度	法兰厚度
DN	D	K	L	n	Th.	d	f	C
10	90	60	14	4	M12	41	2	14
15	95	65	14	4	M12	46	2	14
20	105	75	14	4	M12	56	2	16
25	115	85	14	4	M12	65	2	16
32	140	100	18	4	M16	76	2	18
40	150	110	18	4	M16	84	2	18
50	165	125	18	4	M16	99	2	20
65	185	145	18	4	M16	118	2	20
80	200	160	18	8	M16	132	2	20
100	220	180	18	8	M16	156	2	22
125	250	210	18	8	M16	184	2	22
150	285	240	22	8	M20	211	2	24
200	340	295	22	12	M20	266	2	24
250	405	355	26	12	M24	319	2	26
300	460	410	26	12	M24	370	2	28
350	520	470	26	16	M24	429	2	30
400	580	525	30	16	M27	480	2	32
450	640	585	30	20	M27	548	2	40
500	715	650	33	20	M30	609	2	44
600	840	770	36	20	M33	720	2	44
700	910	840	36	24	M33	794	5	48
800	1025	950	39	24	M36	901	5	52
900	1125	1050	39	28	M36	1001	5	58
1000	1255	1170	42	28	M39	1112	5	64
1200	1485	1390	48	32	M45	1328	5	76
PN2.50MPa压力系列尺寸数据
公称通径	法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面宽度	密封面厚度	法兰厚度
DN	D	K	L	n	Th.	d	f	C
10	90	60	14	4	M12	41	2	14
15	95	65	14	4	M12	46	2	14
20	105	75	14	4	M12	56	2	16
25	115	85	14	4	M12	65	2	16
32	140	100	18	4	M16	76	2	18
40	150	110	18	4	M16	84	2	18
50	165	125	18	4	M16	99	2	20
65	185	145	18	8	M16	118	2	22
80	200	160	18	8	M16	132	2	24
100	235	190	22	8	M20	156	2	24
125	270	220	26	8	M24	184	2	26
150	300	250	26	8	M24	211	2	28
200	360	310	26	12	M24	274	2	30
250	425	370	30	12	M27	330	2	32
300	485	430	30	16	M27	389	2	34
350	555	490	33	16	M30	448	2	38
400	620	550	36	16	M33	503	2	40
450	670	600	36	20	M33	548	2	46
500	730	660	36	20	M33	609	2	48
600	845	770	39	20	M36	720	2	58
PN4.00MPa压力系列尺寸数据
公称通径	法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面宽度	密封面厚度	法兰厚度
DN	D	K	L	n	Th.	d	f	C
10	90	60	14	4	M12	41	2	14
15	95	65	14	4	M12	46	2	14
20	105	75	14	4	M12	56	2	16
25	115	85	14	4	M12	65	2	16
32	140	100	18	4	M16	76	2	18
40	150	110	18	4	M16	84	2	18
50	165	125	18	4	M16	99	2	20
65	185	145	18	8	M16	118	2	22
80	200	160	18	8	M16	132	2	24
100	235	190	22	8	M20	156	2	24
125	270	220	26	8	M24	184	2	26
150	300	250	26	8	M24	211	2	28
200	375	320	30	12	M27	284	2	34
250	450	385	33	12	M30	345	2	38
300	515	450	33	16	M30	409	2	42
350	580	510	36	16	M33	465	2	46
400	660	585	39	16	M36	535	2	50
450	685	610	39	20	M36	560	2	57
500	755	670	42	20	M39	615	2	57
600	890	795	48	20	M45	735	2	72
PN6.30MPa压力系列尺寸数据
公称通径	法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面宽度	密封面厚度	法兰厚度
DN	D	K	L	n	Th.	d	f	C
10	100	70	14	4	M12	41	2	20
15	105	75	14	4	M12	46	2	20
20	130	90	18	4	M16	56	2	20
25	140	100	18	4	M16	65	2	24
32	155	110	22	4	M20	76	2	24
40	170	125	22	4	M20	84	2	26
50	180	135	22	4	M20	99	2	26
65	205	160	22	8	M20	118	2	26
80	215	170	22	8	M20	132	2	28
100	250	200	26	8	M24	156	2	30
125	295	240	30	8	M27	184	2	34
150	345	280	33	8	M30	211	2	36
200	415	345	36	12	M33	284	2	42
250	470	400	36	12	M33	345	2	46
300	530	460	36	16	M33	409	2	52
350	600	525	39	16	M36	465	2	56
400	670	585	42	16	M39	535	2	60
PN10.0MPa压力系列尺寸数据
公称通径	法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面宽度	密封面厚度	法兰厚度
DN	D	K	L	n	Th.	d	f	C
10	100	70	14	4	M12	41	2	20
15	105	75	14	4	M12	46	2	20
20	130	90	18	4	M16	56	2	20
25	140	100	18	4	M16	65	2	24
32	155	110	22	4	M20	76	2	24
40	170	125	22	4	M20	84	2	26
50	195	145	26	4	M24	99	2	28
65	220	170	26	8	M24	118	2	30
80	230	180	26	8	M24	132	2	32
100	265	210	30	8	M27	156	2	36
125	315	250	33	8	M30	184	2	40
150	355	290	33	12	M30	211	2	44
200	430	360	36	12	M33	284	2	52
250	505	430	39	12	M36	345	2	60
300	585	500	42	16	M39	409	2	68
350	655	560	48	16	M45	465	2	74
400	715	620	48	16	M45	535	2	82
PN16.0MPa压力系列尺寸数据
公称通径	法兰外径	中心圆直径	螺栓孔径	螺栓数量	螺纹规格	密封面宽度	密封面厚度	法兰厚度
DN	D	K	L	n	Th.	d	f	C
10	100	70	14	4	M12	41	2	24
15	105	75	14	4	M12	46	2	26
20	130	90	18	4	M16	56	2	30
25	140	100	18	4	M16	65	2	32
32	155	110	22	4	M20	76	2	34
40	170	125	22	4	M20	84	2	36
50	195	145	26	4	M24	99	2	38
65	220	170	26	8	M24	118	2	42
80	230	180	26	8	M24	132	2	46
100	265	210	30	8	M27	156	2	52
125	315	250	33	8	M30	184	2	56
150	355	290	33	12	M30	211	2	62
200	430	360	36	12	M33	284	2	66
250	515	430	42	12	M39	345	2	76
300	585	500	42	16	M39	409	2	88

【备注事项】

以上参数均为参考实际以实时情况咨询为准！有关法兰盖技术方面及未注明参数请咨询电话：4008241666；销售价格咨询：13307150555.
