Z41X型-弹性座封明杆闸阀(QT450)

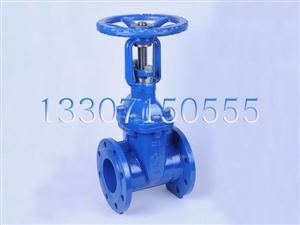

Z41X型-弹性座封明杆闸阀(QT450材质),阀门代号Z41X-16Q,其中Z表示闸阀,4代表法兰连接方式,1代表明杆单闸板,X代表密封面为橡胶软密封形式。弹性座封明杆闸阀是软密封阀门里的一种明杆闸阀,阀板为软密封具有补偿功能的自密封作用,通常用于建筑、食品、能源、给排水等低压流体管道,使用时介质温度不高于80℃,在管路设备中做截流货调节之用。
产地:中国>湖北>武汉>武汉市
供应商:武汉千锤百炼管道装备有限公司
电话:4008241666 027-66667888 传真:027-66667888

Z41X型-弹性座封明杆闸阀(QT450)详细介绍

【标准质量】

1、 阀体材质 应用 以球墨铸铁 铸钢 不锈钢为主,并 提供 牌号及铸铁实际的物理化学检测数据 报告

2、 阀杆材质 应用 不锈钢(2C r 13) 材质制作 ,大口径阀门也 用样以 不锈钢嵌包的阀杆 形式应用

3、 螺母材质 根据不同的应用环境 采用铸铝黄铜或铸铝青铜 两种 且硬度与强度均大于阀杆 之上

4、 阀杆衬套材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

5、 弹性座封闸阀 的密封面需根据介质的化学性能选用相适应 材质 阀板衬胶材料 赢达到 卫生检测数据 指标。

6、 管网中的弹性座封闸阀通常是启闭不频繁的, 因此 填料在数年内不活动亦不 老化, 长期保持密封效果;阀轴填料在承受频繁启闭时 需保证 密封效果的良好性;阀轴填料力求终身不换或十多年不更换 的质保条件 ;填料若需更换,气动阀 设计应考虑能有水压的 条件 下更换的措施。

【操作原理】

     弹性座封闸阀操作时的启闭方向一律 沿 顺时针关闭。由于管网中的气动阀经常是人工启闭,启闭转数不宜过多,就是大口径阀门 应在200-600转内 完成 。便于一个人的启闭操作,在管道工压状况下启闭力矩宜为240N-m。弹性座封闸阀启闭操作端应为方榫且尺寸标准化并面向地面,以便人们从地面上可直接操作 带轮盘的阀门不适用于地下管网。弹性座封闸阀启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显示盘的外壳上,一律面向地面,刻度线刷上荧光粉 有助 醒目 指示盘针的材质在管理较好的情况下可用不锈钢板 也可为 为刷漆的钢板,切勿使用铝皮制作 指示盘针 醒目固定牢靠,一旦启闭调节准确后应以铆钉 固定 。若弹性座封闸阀埋设较深操作机构及显示盘离地面距离≥1.5m时,应设有加长杆设施且固定稳牢以便人们从地面上观察及操作。管网中的阀门启闭操作,不宜下井作业。

【性能检测】

阀门某一规格批量制造时,应委托权威性机构进行以下性能的检测:

1、 阀门在工压状况下的启闭力矩 的数值。

2、 在工压 环境下 下能保证阀门关闭严密的连续启闭次数

3、 阀门在管道 输送介质 下的流阻系数的检测。

4、 阀门在出厂前应进行的检测:阀门在开启状况下,阀体应承受阀门工压值二倍的内压检测;阀门的关闭状况下,两侧分别承受1.1倍阀门工压值无渗漏 金属密封的蝶阀渗漏值亦不大于相关要求

【防腐措施】

1、 阀体(包括变速传动箱体)内外先抛丸清砂除锈 处理 然后 静电喷涂粉状无毒环氧树脂厚度达0.3mm以上 特大 口径 阀门静电喷涂无毒环氧树脂有困难时 也可 刷涂、喷涂相似的无毒环氧漆 作业

2、 阀体内部以及阀板各个部位 零部件均 要求全面防腐, 可以使 浸泡在水中不会锈蚀 在两种金属之间不产生电化学腐蚀;表面光滑 又可以 使过水阻力减少。

3、 阀体内防腐的环氧树脂或油漆的卫生要求应有相应权威机关的检测报告 化学物理性能亦应符合相关要求。

【包装运输】

1、 阀门两侧应设轻质堵板固封 保护密封面磕碰及阻挡灰尘等进去阀体

2、 中、小口径阀门应以草绳捆扎并以集装箱方式运输

3、 大口径阀门亦有简易木条框架固体包装,以免运输过程中碰损。

【产品特色】

1、 平底式阀座 传统的闸阀往往在 输送 后即因外物诸如石头,木块,水泥,纸屑 杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象,软密封闸阀低部采用与水管相同的平底设计不易造成杂物淤积使流体通畅无阻。软密封闸阀底部采用全流域直通式设计,无滞流凹腔结构确保流体畅通,也不会对介质造成二次污染。

2、 整体包胶 阀板采用高质的橡胶进行整体内外包胶 覆盖 ,国内一流的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸且橡胶与球墨铸铁闸板连接牢靠不易脱落 ,而且 弹性 补偿效果相当突出 。 阀瓣整体包丁腈橡胶 阀门内件采用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境

3 、体积 重量 轻盈 ,本阀采用球墨铸造而成,重量较传统闸阀重量减轻约20%-30% 便于安装和维修 等作业;

4、 阀杆采用三道O型环 密封 大大减少了开关时的磨擦阻力, 可以 大幅减少漏水现象 更可以在 关闭阀门 施工更换密封圈 ,具有 开关轻巧不 泄漏优点。

5、 抗腐蚀性, 有助生饮 由于阀体内部以无毒性环氧树脂涂装,闸板的内外表面均以 食品级 橡胶完全包覆而不至于出现锈水或腐蚀现象 可供生饮 也可以用于污水系统。

6、  不易 碎裂, 以往传统铸铁闸阀常 外物击中 碰撞或重叠而造成断裂等现象。由于本阀改用球墨铸铁,此种情形可大幅度减少

7、 通透 包覆闸板 闸板采用球铁QT500骨架整体包覆高性能橡胶,成熟的硫化技术和先进的硫化工艺彻底将闸板铁芯与流体隔离。包覆紧密可靠,其结合强度符合 相关规定 要求,即使受到频繁的挤压应力橡胶也不会脱落。

8、 阀杆螺母与闸板两体式结构,保证足够自由度,启闭灵活并无卡阻现象。

9、 可靠的上密封  阀杆与顶盖间的上密封,采用“内3外2”共五道“O”型密封圈结构,与传统闸阀的填料密封结构相比密封紧密可靠 磨擦阻力大幅减小 等优点

10、 防腐性能 壳体内外表面静电喷涂环氧树脂粉末,涂层均匀 光泽有牢固, 无外漏金属痕迹 ;中腔连接螺栓顶部封胶,隔绝螺栓与环境的接触,以 腐蚀。

11、 食品级卫生要求,闸阀内腔喷涂无毒环氧树脂粉末,符合德国DVGW标准远高于国内GB/T17219标准要求, 阀杆、阀杆螺母等内件采用不锈钢或青铜材质,不容易产生水腐蚀,包覆亦橡胶符合饮用水卫生标准。

【故障维修】

      弹性座封 闸阀在阀体、阀盖及各部件均完好的情况下,仅仅是密封面稍有变形或腐蚀,阀门就不能使用。修复这些阀门非 必须要有专业的师资水平才行 重新采购会 造成极大的浪费。因此用户希望的闸阀是:阀座、阀板 密封面不易变形,耐腐蚀 易损的密封材料可 更换 。阀板在启闭时与密封面不要有磨擦或尽量减少磨擦,这样可以避免弹性座封闸阀的种种不足 之处 。阀座和阀板的密封面腐蚀或变形后,阀板能自动补偿并压紧密封面以及与弹性座封闸阀间压力自动平衡的问题,解决软密封材料受磨擦而损坏密封面的问题,由于该闸阀的密封套可换,大大的增长阀门的使用。

【产品优势】

    弹性座封闸阀软密封闸阀为双平行闸板阀,入口密封方式,入口阀板由密封套和卸力阀板组成为主密封闸板。密封套与卸力阀板同步移动但又不相连,管道压力通过卸力阀板、调平力臂传递给出口面的阀座,这样将大幅度的提高软密封面的结合力。阀板外面套有耐腐蚀橡胶密封套。软密封材料在启闭过程中,与阀座保持有一定的距离,使软密封材料在无磨擦无折压的环境中工作。密封套将管道中输送的液体与阀芯内的部件隔离,免受液体的腐蚀和杂质的阻塞。此阀的密封材料更换非常方便,所以使用寿命是一般 普通 闸阀的 3 倍以上。

     弹性座封闸阀关闭时,密封面可以只依靠介质压力来密封 即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封这就是自密封 作用 。大部分闸阀是采用强制密封的,即闸阀关闭时要依靠外力强行将闸板压向阀座以保证密封面的密封性。

      开启闸阀时,当闸板提升高度等于闸阀通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象 , 通常在开到顶点位置上 , 再倒回 1/2-1圈 , 作为全开闸阀的位置。因此 , 闸阀的全开位置,按闸板的位置(即行程〉来确定。密封面易磨损,影响使用寿命。启闭时,闸板与阀座两个密封面相互摩擦滑动,要介质压力作用下易产生擦伤磨损,影响密封性能,缩短使用寿命。

      长期以来市场上使用的一般闸阀普遍存在着漏水或生锈 现象 克服了一般闸阀密封不良 生锈等缺陷,弹性座封闸阀利用弹性闸板产生微量弹性变形的补偿作用达到良好的密封效果,具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为调节和截流装置使用。这就是弹性座封闸阀的好处以及优势所在。

【产品结构】



一、主要零件材料( Main parts and materials

零件名称

材料

阀体、阀盖

灰铸铁、球墨铸铁

阀杆

铬钼不锈钢

闸板

球墨铸铁、丁腈橡胶

填料

丁腈橡胶

二、主要性能规范( Function and specification

规格型号

公称压力

强度试验压力

密封试验压力

适用温度

适用介质

Z41X-10Q

PN1.0MPa

1.5

1.1

≤80℃

Z41X-16Q

PN1.6MPa

2.4

1.8

≤80℃

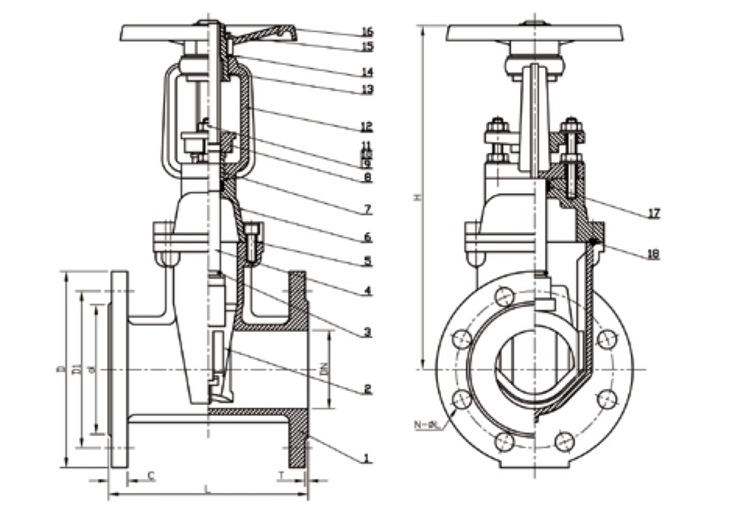

三、主要外形尺寸和连接尺寸( Outline and connecting measurement

Z41X-10Q

公称通径

L

D

D1

D2

b

f

Z-Φd

DN50

178

165

125

99

20

3

4-Φ19

DN65

190

185

145

118

20

3

4-Φ19

DN80

203

200

160

132

22

3

8-Φ19

DN100

229

220

180

156

24

3

8-Φ19

DN125

254

250

210

184

26

3

8-Φ19

DN150

267

285

240

211

26

3

8-Φ23

DN200

229

340

295

266

26

3

8-Φ23

DN250

330

395

350

319

28

3

12-Φ23

DN300

356

445

400

370

28

4

12-Φ23

DN350

381

505

460

429

30

4

16-Φ23

DN400

406

565

515

480

32

4

16-Φ28

DN450

432

615

565

530

32

4

2-Φ28

DN500

457

670

620

582

34

4

20-Φ28

DN600

508

780

725

682

36

5

20-Φ31

Z41X-16Q

公称通径

L

D

D1

D2

b

f

Z-Φd

DN50

178

165

125

99

20

3

4-Φ19

DN65

190

185

145

118

20

3

4-Φ19

DN80

203

200

160

132

22

3

8-Φ19

DN100

229

220

180

156

24

3

8-Φ19

DN125

254

250

210

184

26

3

8-Φ19

DN150

267

285

240

211

26

3

8-Φ23

DN200

229

340

295

266

26

3

12-Φ23

DN250

330

405

355

319

28

3

12-Φ28

DN300

356

460

410

370

28

4

12-Φ28

DN350

381

520

470

429

30

4

16-Φ28

DN400

406

580

525

480

32

4

16-Φ31

DN450

432

640

585

548

32

4

20-Φ31

DN500

457

715

650

609

34

4

20-Φ34

DN600

508

840

770

720

36

5

20-Φ37

【备注事项】

    以上参数均为参考实际以实时情况咨询为准!有关 弹性座封明杆闸阀 技术方面及未注明参数请咨询电话:4008241666;销售价格咨询:13307150555.
